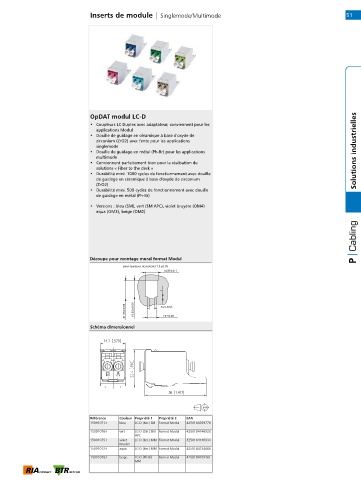

Page 50 - SERVIACOM_P_Cabling_C_Logline

Inserts de module | Singlemode/Multimode 51

3

OpDAT modul LC-D
• Coupleurs LC Duplex avec adaptateur, conviennent pour les
applications Modul
• Douille de guidage en céramique à base d'oxyde de
zirconium (ZrO2) avec fente pour les applications
singlemode
• Douille de guidage en métal (Ph-Br) pour les applications Solutions industrielles
multimode
• Conviennent parfaitement bien pour la réalisation de
solutions « Fiber to the desk »
• Durabilité mini. 1000 cycles de fonctionnement avec douille
de guidage en céramique à base d'oxyde de zirconium
(ZrO2)
• Durabilité mini. 500 cycles de fonctionnement avec douille
de guidage en métal (Ph-Br)
• Versions : bleu (SM), vert (SM APC), violet bruyère (OM4)
aqua (OM3), beige (OM2)

Découpe pour montage mural format Modul
pour épaisseur de matériel 1.5±0.05
14.85 0.1±

1
21.55±0.05 19.35±0.05 6.2±0.05

10±0.05
Schéma dimensionnel

Référence Couleur Propriété 1 Propriété 2 EAN
15091071-I bleu LC-D (Ker.) SM Format Modul 4250184109778
15091076-I vert LC-D (Cér.) SM Format Modul 4250184146926
APC
15091075-I violet LC-D (Ker.) MM Format Modul 4250184146933
bruyère
15091072-I aqua LC-D (Ker.) MM Format Modul 4250184134466
15091070-I beige LC-D (Ph-Br) Format Modul 4250184109761
MM
